共模电感（Common Mode Choke）是一种用于抑制共模电磁干扰（EMI）的电子元件，其核心功能是滤除电路中的共模噪声，同时允许差模信号正常传输。以下是其关键特性与应用要点：

### **定义与原理**

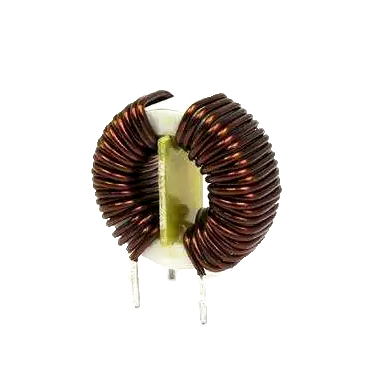

共模电感由两个匝数相同、绕向相反的线圈对称绕制在铁氧体或纳米晶磁芯上构成。其工作原理基于磁场叠加与抵消：

- **差模信号**：两线圈产生的磁场相互抵消，仅受线圈电阻和漏感影响，信号几乎无衰减通过。

- **共模干扰**：两线圈磁场叠加，形成高阻抗（$Z_L = 2πfL$），抑制干扰信号。

### **核心参数与选型**

1. **电感值**：决定滤波频段，范围从几μH到几十mH，需根据干扰频率选择。

2. **额定电流**：需大于电路最大工作电流，避免磁芯饱和。

3. **自谐振频率（SRF）**：高于此频率时电感性能下降，需确保工作频率在SRF以下。

4. **插入损耗**：以分贝（dB）衡量，值越高表明噪声抑制能力越强。

5. **温度范围**：常见工作温度为$-10 ext{℃}$至$+45 ext{℃}$，需匹配应用环境。

### **应用场景**

1. **电源滤波**：用于开关电源、适配器，抑制传导噪声以满足EMC标准。

2. **通信接口**：如CAN总线、RS485、USB等，保护信号完整性。

3. **工业设备**：数控机床、激光设备等，减少电磁辐射对敏感电路的影响。

### **选型与设计建议**

- **磁芯材料**：铁氧体成本低、适合高频；纳米晶磁芯导磁率高、抗饱和性强，但加工成本高。

- **绕制工艺**：双线并绕（Bifilar）对称性高，差模阻抗小；分组绕制（Sectional）差模阻抗大。

- **布局优化**：避免靠近干扰源，合理接地以增强滤波效果。

### **典型型号与测试**

- **测量方法**：使用电桥或网络分析仪测试共模感量及阻抗曲线。

- **示例参数**：如某型号共模电感感量为$51 mu ext{H}$，额定电流$5 ext{A}$，插入损耗$-30 ext{dB}$（@100MHz）。

共模电感在电磁兼容设计中不可或缺，选型时需综合电路特性、噪声频谱及环境条件。
