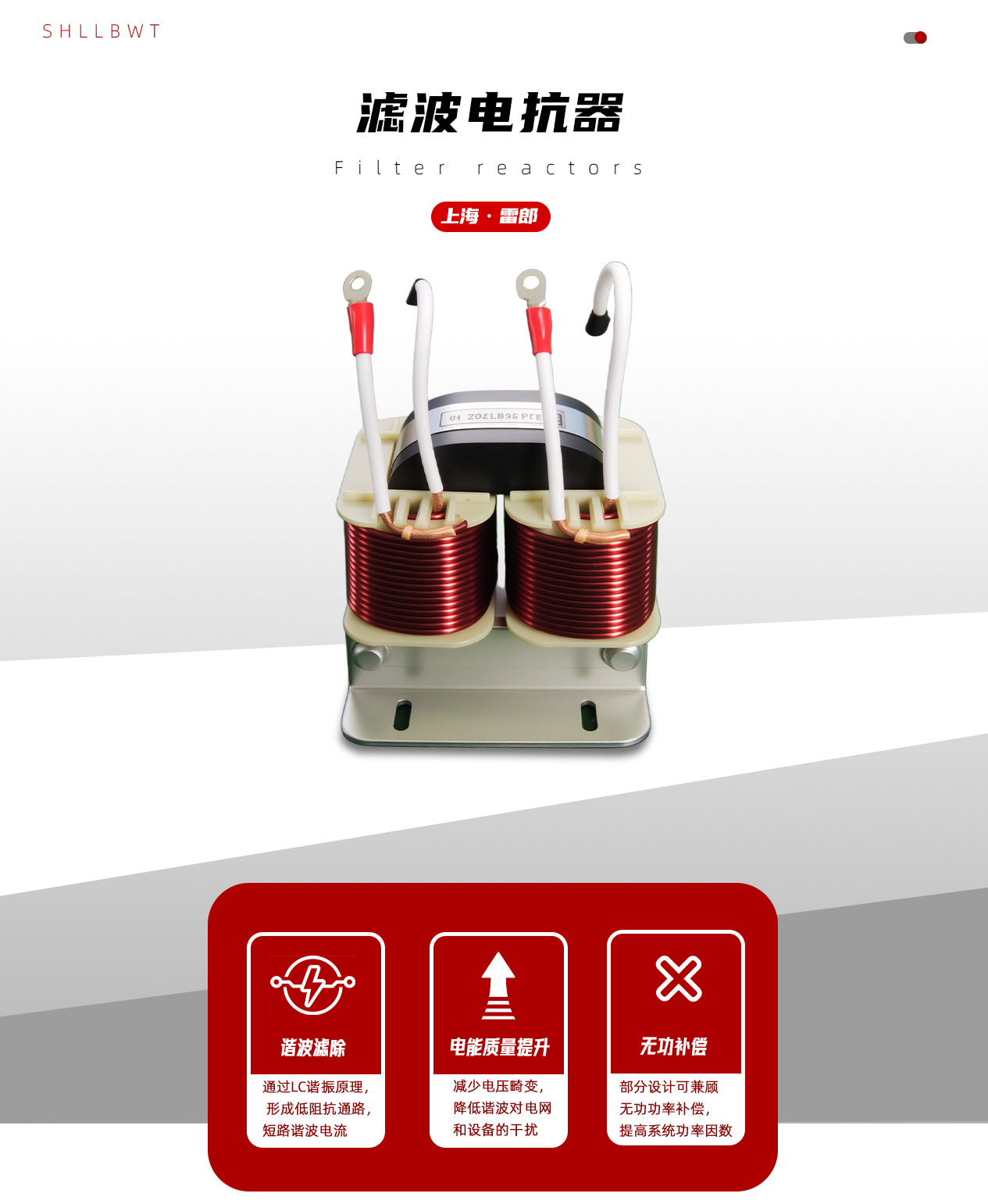

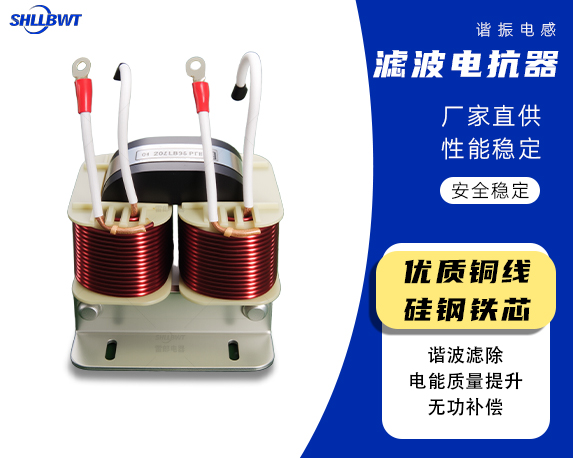

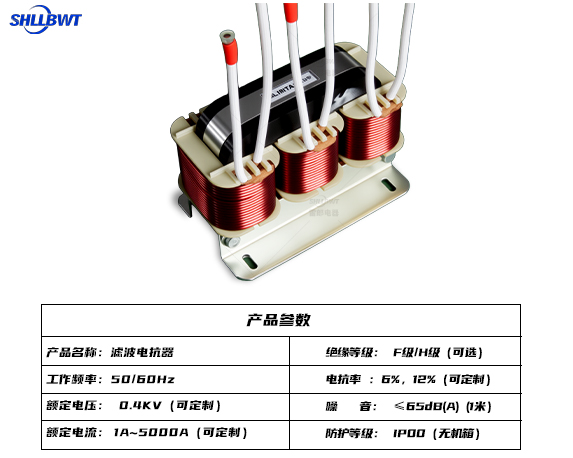

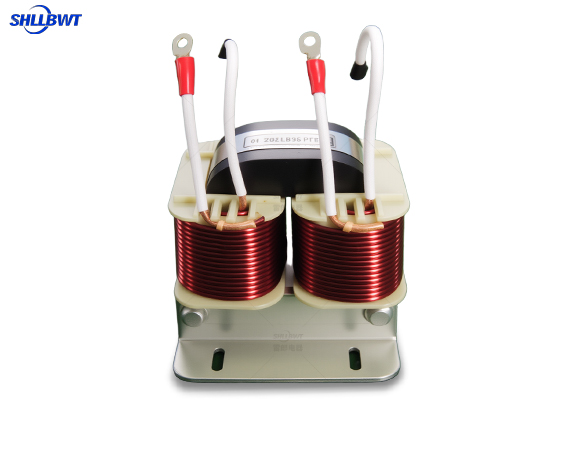

直流滤波电抗器

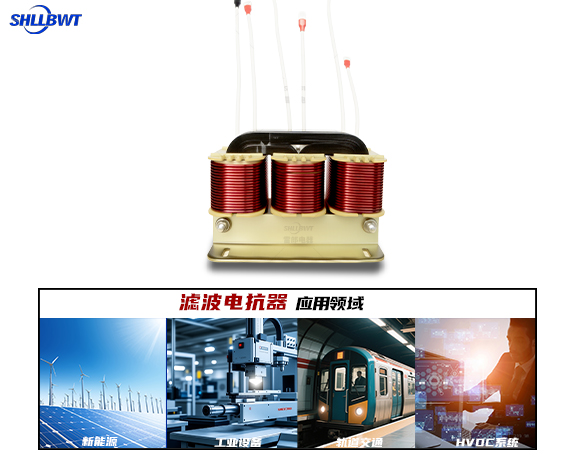

直流滤波电抗器是电力电子系统中的关键组件,主要用于抑制直流回路中的高频谐波、纹波电流及电磁干扰(EMI),提升电能质量与系统稳定性。其通过电感特性平滑电流波动,保护敏感电子设备(如IGBT、电容等),广泛应用于变频器、光伏逆变器、直流输电及工业电源系统。

相关产品推荐

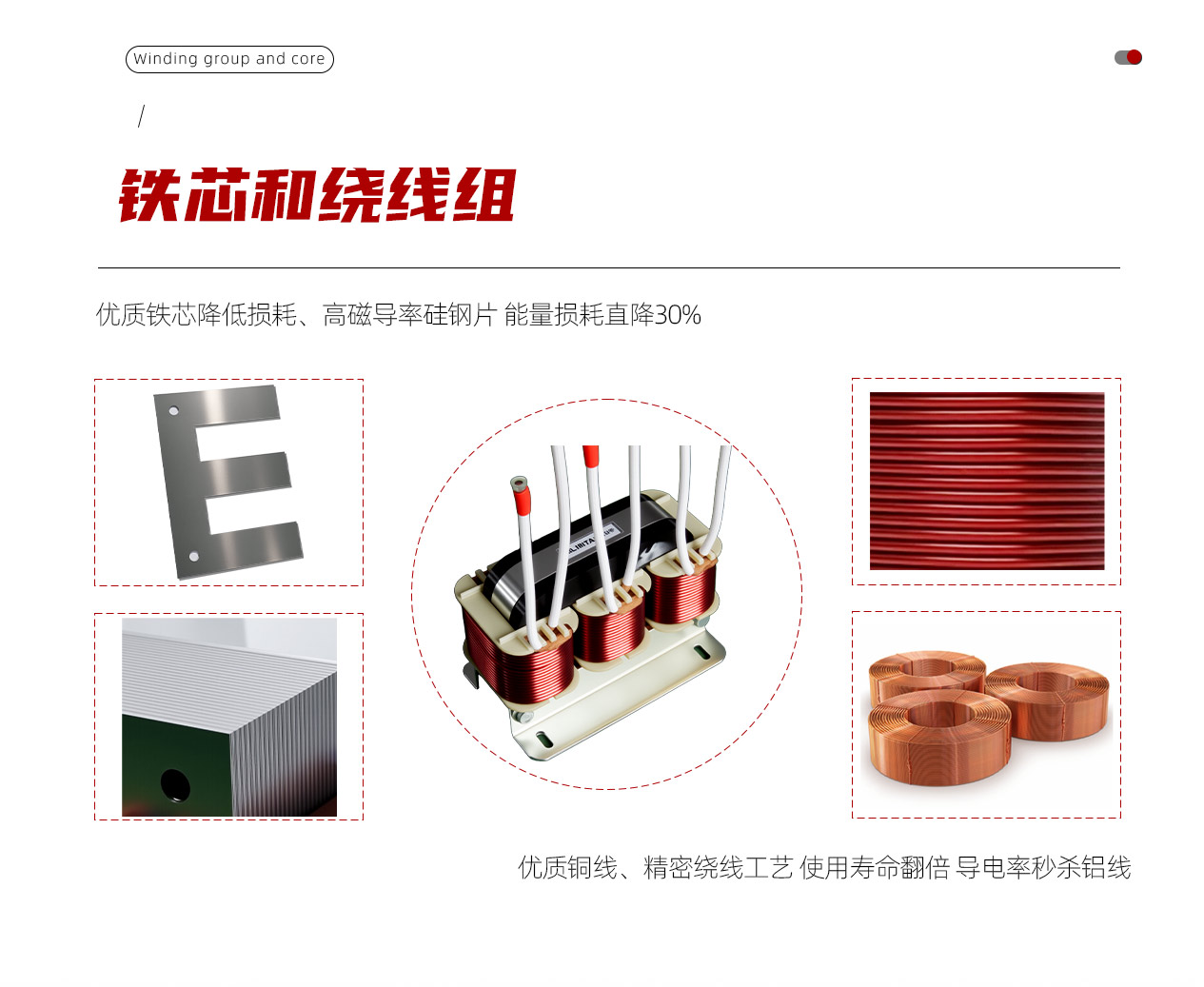

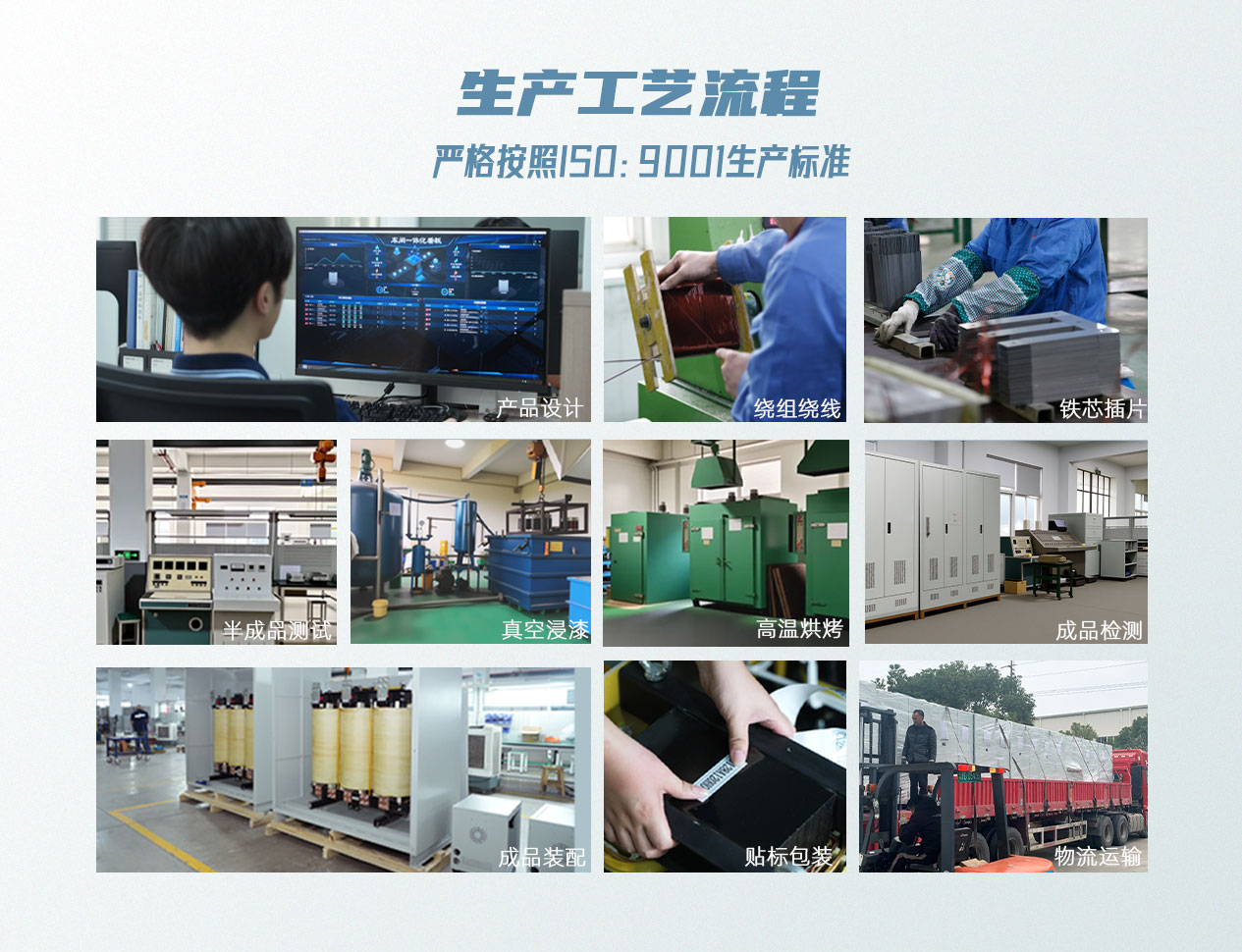

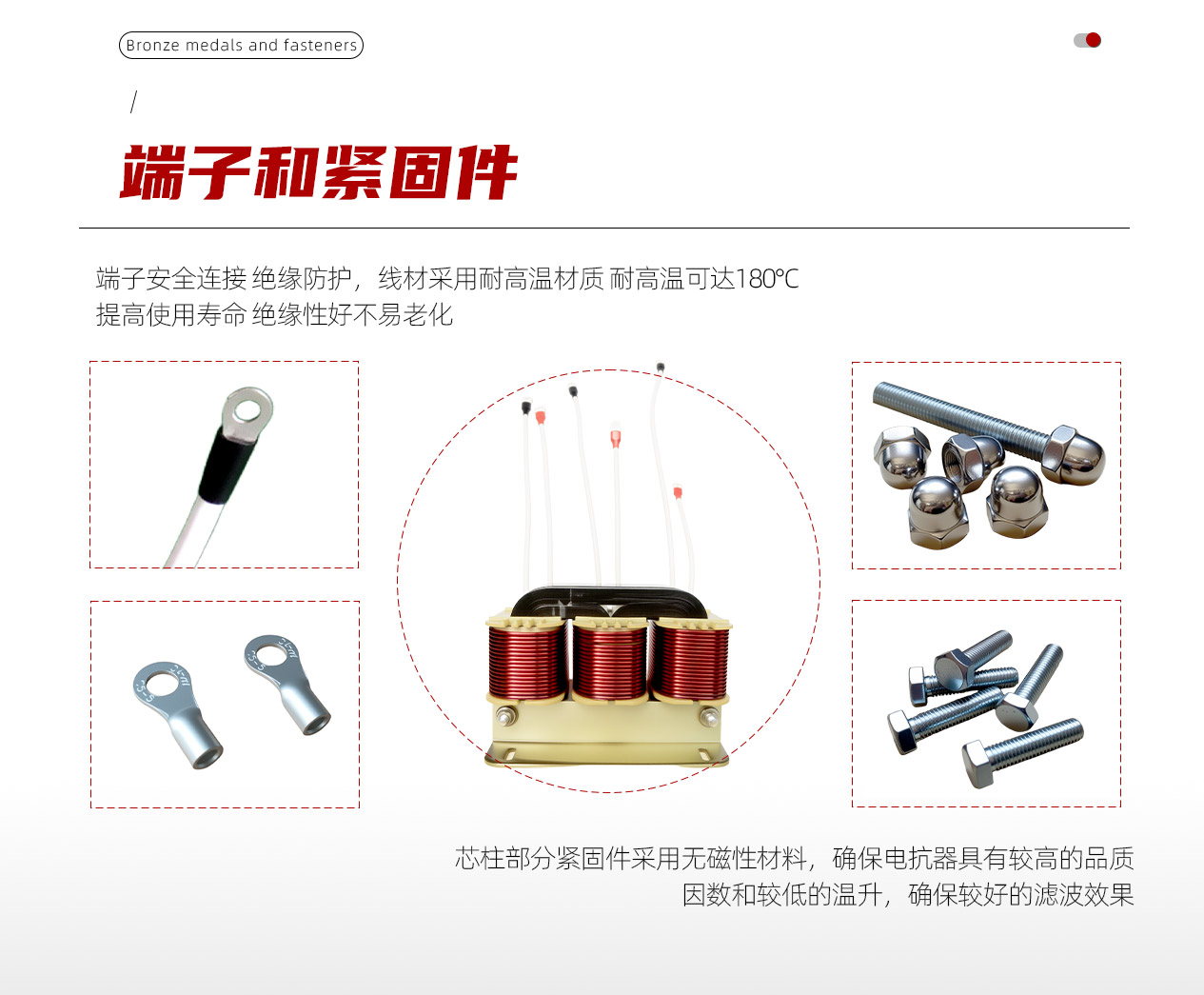

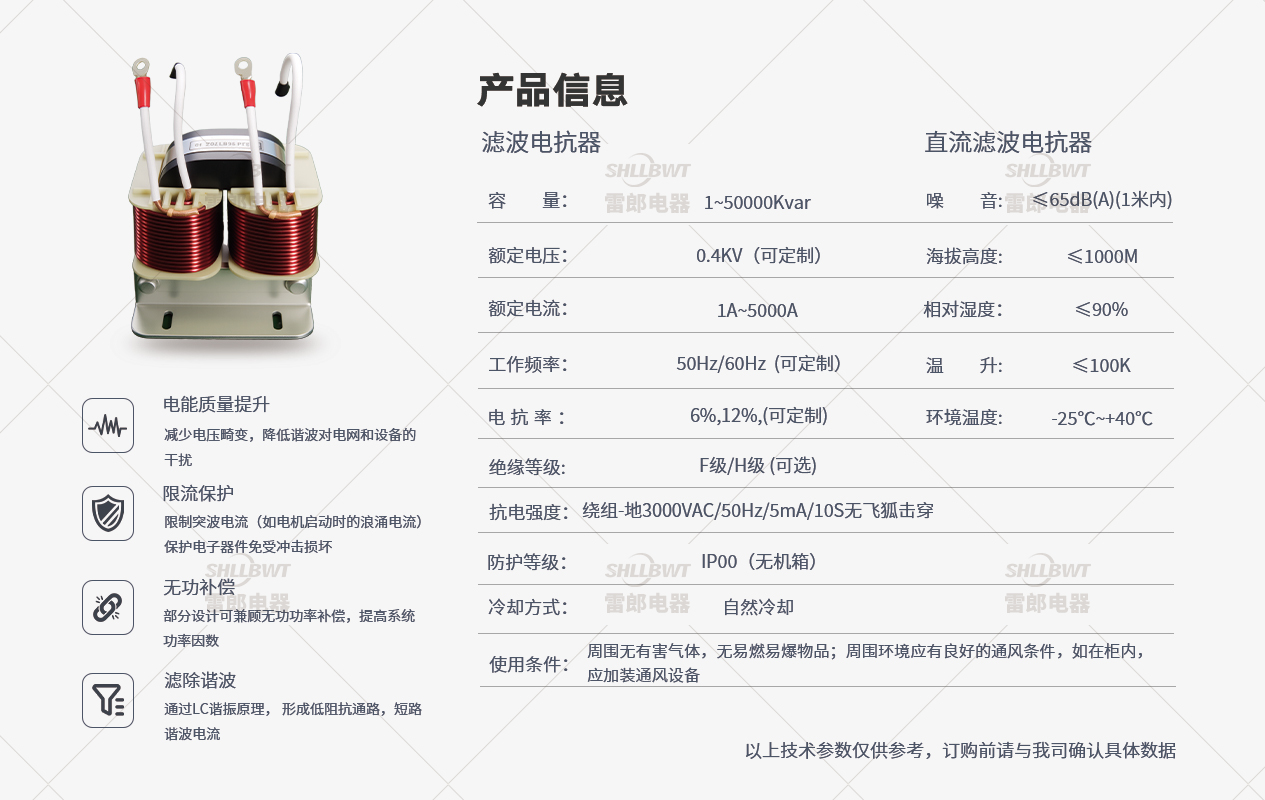

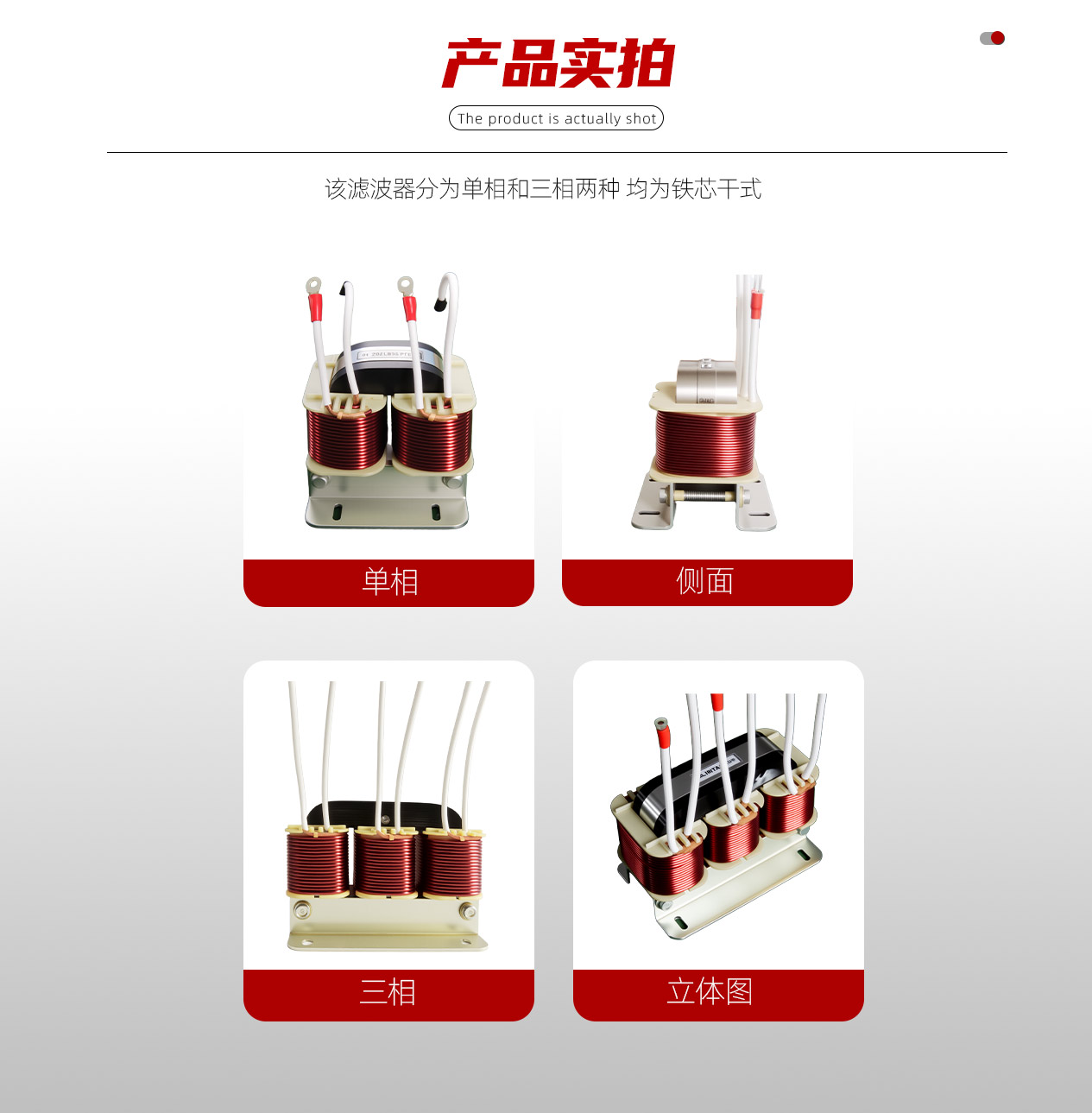

产品介绍












参数名称定义与作用单位典型范围/值备注与关联影响
电感值(L)标称电感量,决定谐振频率的关键参数H/mH/μH0.1μH – 100mH
2
3
允许误差一般为±5%–±10%
3
,需与电容配合计算谐振频率
1
额定电流(Irms)温升电流,电感温升达40℃时的最大允许电流A/mA0.05A – 数安
2
需与Isat比较,取较小值并降额0.7设计
2
饱和电流(Isat)磁饱和电流,电感值下降至特定比例(如30%)时的电流A/mA通常小于Irms
2
超限会导致感量骤降,可能烧毁电感
2
DCR直流电阻,影响通流时的发热损耗Ω几mΩ – 数Ω
2
3
DCR越低,温升和效率优化越显著
2
品质因数(Q)感抗与等效阻抗之比,反映能量损耗效率无量纲几十 – 几百(最高四五百)
2
3
Q过高可能引发谐振电压尖峰
2
;调谐电路需高Q,耦合电路可放宽
3
自谐振频率(SRF)电感呈现容性时的临界频率Hz数MHz – GHz
3
工作频率需低于SRF,否则电感特性失效
3
允许误差电感量实际值与标称值的偏差范围±%±5% – ±10%
3
影响谐振频率精度,高频电路需更严格误差
3
分布电容(Cp线圈匝间或对地的寄生电容pF几pF – 数十pF
3
降低有效Q值,高频应用需采用分段绕制或特殊结构减小
3
带宽(BW)谐振电路的有效频率范围,由Q值和谐振频率决定HzBW = f0/Q
1
