| 基本参数 |
|
|
|
| 额定电压 | 系统工作电压 | 380V-1000V（交流）；<3000VDC（直流） | 交流系统适用于工业低电压大电流场景，直流系统用于电解电镀等场景 |
| 额定电流 | 长期安全运行电流 | 5A-1600A（直流）；2015A（特定应用） | 大电流设计可达几万安 |
| 电抗率 | 相对电压降与系统电压的比值 | 7%（部分型号） | 用于抑制谐波和调节动态平衡 |
| 性能参数 |
|
|
|
| 绝缘等级 | 耐温与绝缘材料等级 | F级（最高155℃）或H级（最高180℃） | 高温环境下无噪音运行 |
| 温升限值 | 铁芯与线圈温升 | 铁芯≤85K，线圈≤95K | 基于1.2倍额定电压长期运行条件 |
| 噪音 | 运行噪音水平 | ≤65dB（距离1米测试） | 采用真空浸漆工艺降低振动 |
| 绝缘强度 | 耐压测试标准 | 3kV/min（工频耐压）；3000V（直流耐压） | 铁芯与绕组间需通过3000V/10s测试 |
| 结构参数 |
|
|
|

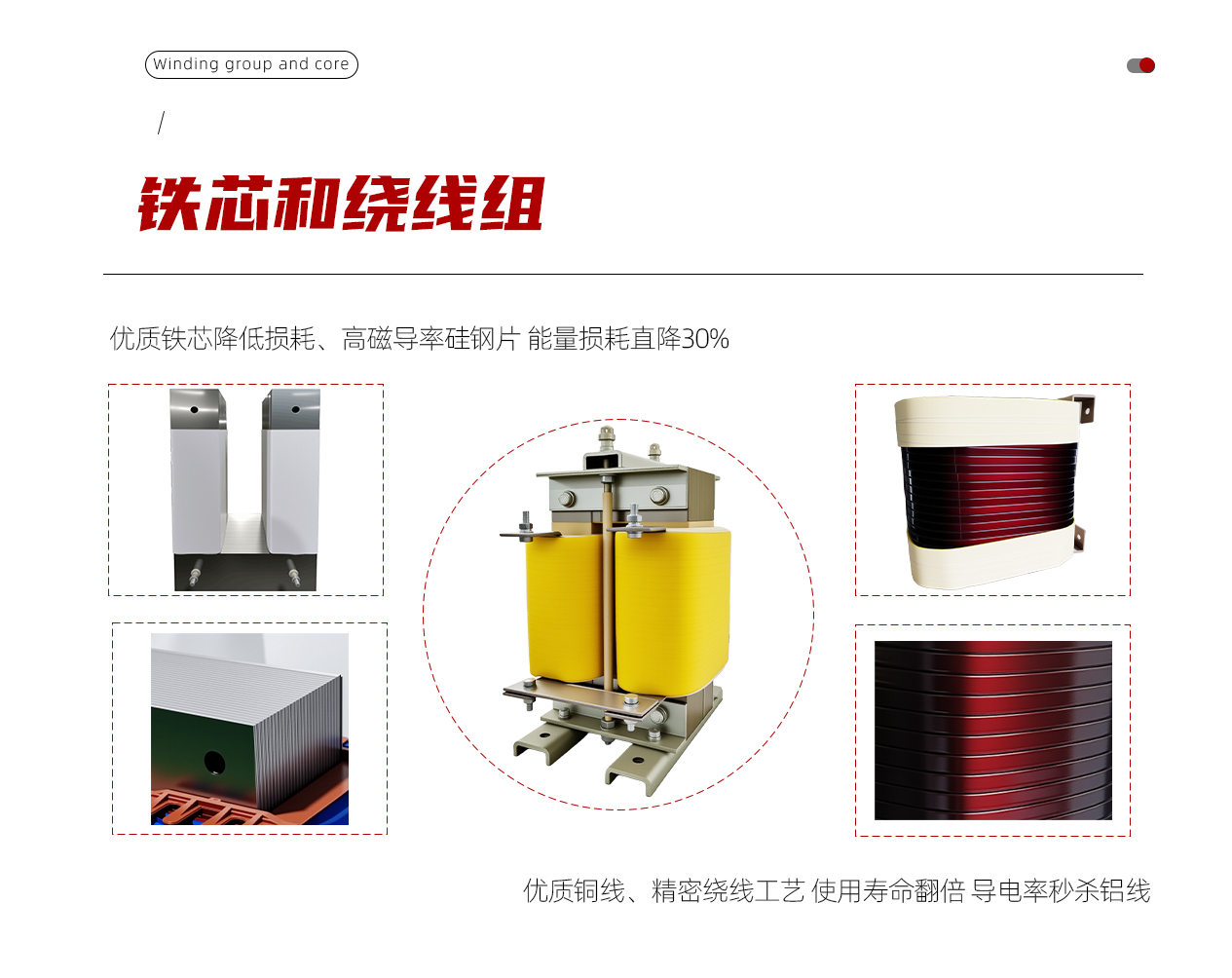

| 铁芯材质 | 磁芯材料与设计 | 非晶合金E型结构；冷轧取向硅钢片（分多段气隙） | 降低高频损耗和局部过热 |
| 线圈材料 | 导体与绝缘材料 | 无氧铜线/铜箔绕制，F级或H级绝缘 | 紧密排列提高散热效率 |
| 防护等级 | 外壳防护标准 | IP00（开放式）或IP23（防尘防滴） | 根据安装环境选择 |
| 环境适应性 |
|
|
|
| 运行温度 | 允许工作温度范围 | -25℃~+45℃；部分型号扩展至-40℃~+85℃ | 适应工业复杂工况 |
| 湿度 | 环境湿度要求 | ≤98%（不凝露） | 需防潮处理 |
| 海拔高度 | 最大适用海拔 | ≤1000米（标准型号）；部分型号支持≤2000米 | 高海拔需特殊设计 |
