| 参数类别 | 参数名称 | 参数值/范围 | 说明 |
|---|---|---|---|
| 基础参数 | 额定电压 | 380V、690V、1140V | 适用于不同电压等级的电力系统 |
| 额定电流 | 30A 至 500A（40℃） | 支持大电流长期运行 | |
| 相数 | 单相/三相 | 根据应用场景选择 | |
| 电气性能 | 电感值（L） | 根据磁导率、匝数等计算 | 计算公式：，μ为硅钢片磁导率 |
| 开关频率 | 10kHz、20kHz | 高频滤波核心参数，适用于APF装置 | |
| 抗电强度 | 铁芯-绕组 3000VAC/50Hz/5mA/60s 无击穿 | 工厂测试标准 | |
| 绝缘电阻 | ≥100MΩ（1000VDC） | 保证绝缘可靠性 | |
| 耐压测试 | 3000VDC 60秒 | 直流耐压能力验证 | |
| 运行特性 | 长期运行电流 | ≤1.5倍额定电流 | 支持短时过载运行 |
| 噪音水平 | <65dB（距离1米） | 采用低损耗硅钢片和浸漆工艺降低噪音 | |

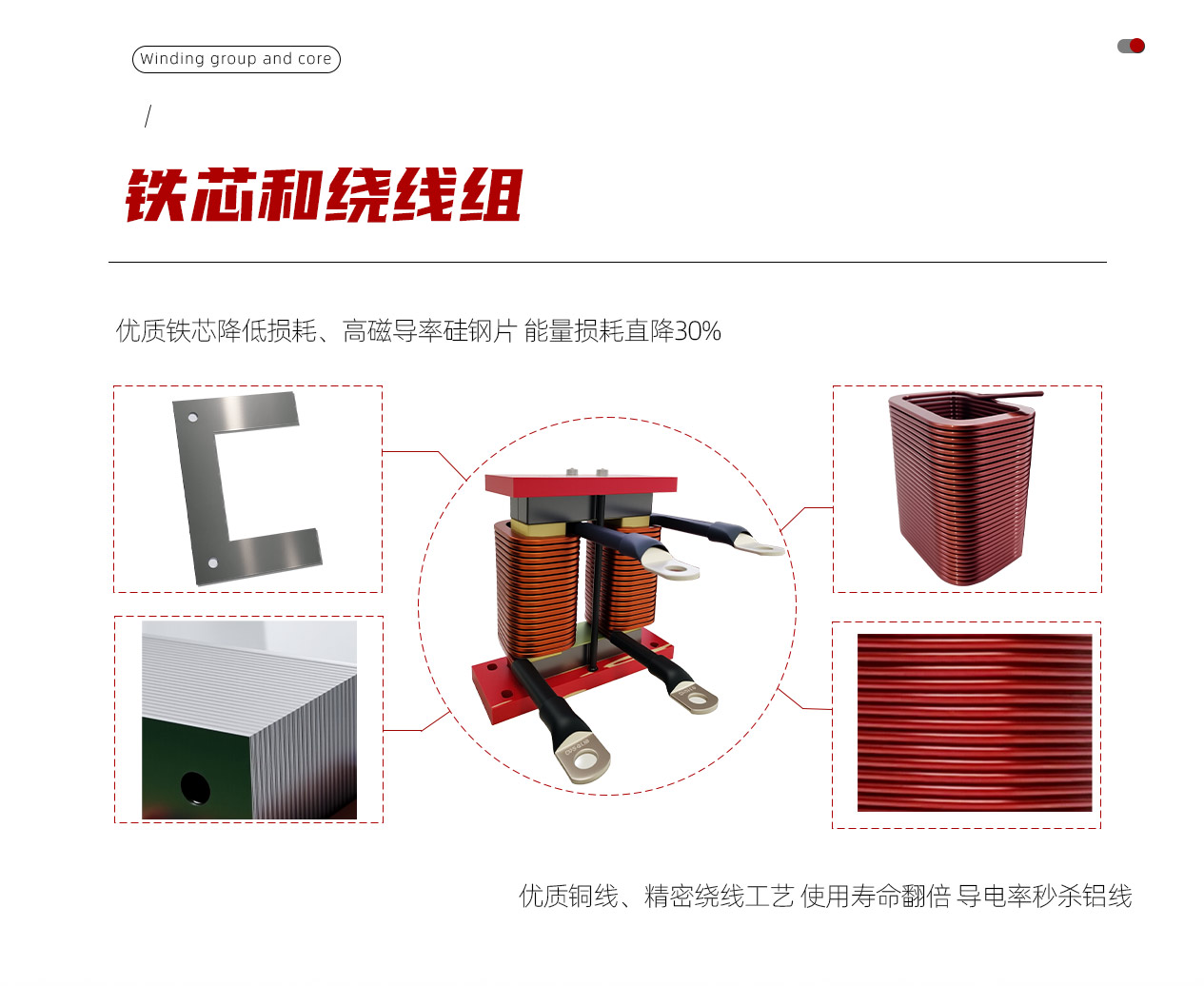

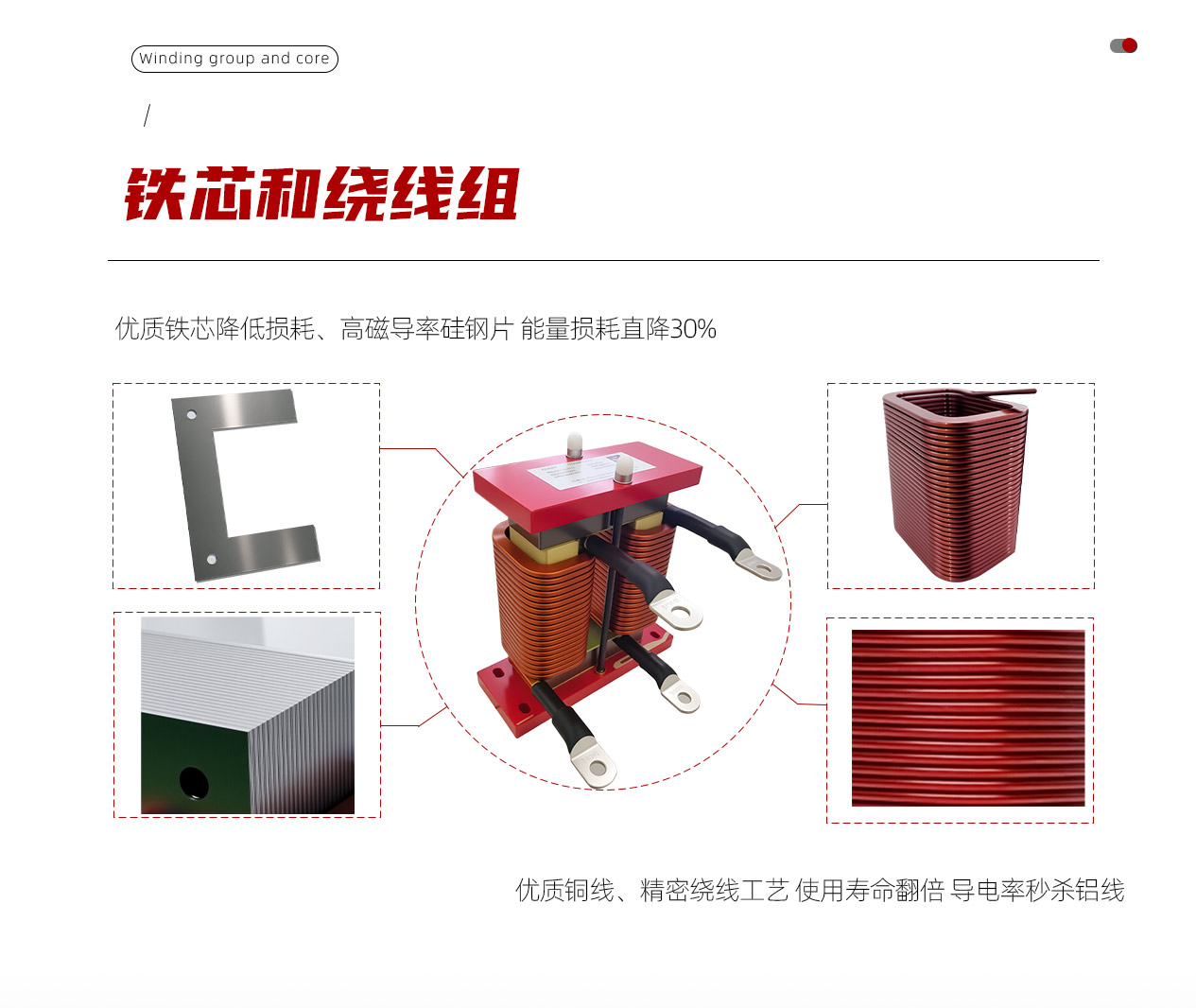

| 材料与工艺 | 铁芯材料 | 低损耗0.23mm优质硅钢片 | 芯柱气隙均匀分布，环氧层压玻璃布板固定 |
| 绝缘耐热等级 | H级（180℃） | 高温环境下稳定运行 | |
| 环境要求 | 工作温度 | -20℃ ~ 40℃ | 需配合通风设备使用 |
| 防护等级 | IP00 | 需安装在室内或防护柜中 | |
| 海拔高度 | ≤2000m（更高需降容） | 高海拔地区需调整容量 | |
| 执行标准 | 国家标准 | GB1094.6、JB9644-1999 | 电抗器及半导体电气传动标准 |
