结构组成：含 “公共绕组”（原副边共用部分）和 “串联绕组”（仅原边或副边单独使用部分），抽头可调节副边电压（如调压型自耦变压器设多组抽头）；

核心原理：电压比 = 原边绕组匝数 / 副边绕组匝数（与普通变压器一致），但因共用绕组，部分电能通过 “直接传导” 传递（无需电磁感应），故效率更高；

典型标识：如 “自耦减压启动变压器”“0.4kV/10kV 自耦调压变压器”，明确用途与电压等级。

痛点：三相异步电机直接启动时，启动电流可达额定电流的 5-7 倍（如 400kW 电机额定电流 75A，直接启动电流超 400A），易烧毁电机绕组或跳闸；

作用：串联自耦变压器（启动专用），降低电机定子端电压（通常降至额定电压的 60%-80%），使启动电流按 “电压比平方” 减小 —— 如电压降至 60%，启动电流降至直接启动的 36%（400A×0.36≈144A）；

适配场景：大容量异步电机（≥100kW），如水泵、风机、压缩机，典型型号 “QZB-400kVA 自耦减压启动器”（适配 400kW 电机）。

痛点：电网负荷波动（如高峰用电时电压跌落、低谷时电压升高）会导致设备运行异常（如 220V 家电在 180V 时无法启动，250V 时烧毁）；

作用：并联 “自耦调压变压器”（带可调抽头），通过调节绕组抽头改变输出电压，将电压稳定在额定值 ±5% 以内 —— 如 10kV 电网电压跌落至 9.2kV 时，调节抽头使输出电压回升至 9.8kV；

适配场景：配电网络、工业园区，典型规格 “10kV/0.4kV 1000kVA 自耦调压变压器”。

痛点：部分进口设备额定电压为 110V/200V（如精密仪器），需从 220V 电网降压；或偏远地区线路损耗导致电压偏低，需升压至 220V；

作用：作为 “隔离 + 调压” 一体化设备，实现低压小功率电压变换 —— 如 220V 转 110V 自耦变压器（容量 1kVA），适配进口音响、实验室仪器；

优势：比普通双绕组变压器体积小 30%、成本低 20%，适合小功率场景（≤10kVA）。

痛点：不同电压等级电网联网（如 110kV 与 220kV），需实现电压匹配与功率传输；

作用：作为 “联络变压器”，采用自耦结构（如 220kV/110kV 100MVA 自耦变压器），因效率高（≥99%）、损耗低，适合大容量电力传输；

关键要求：绝缘等级≥Class H，短路耐受能力强（能承受 25kA 短路电流 2 秒）。

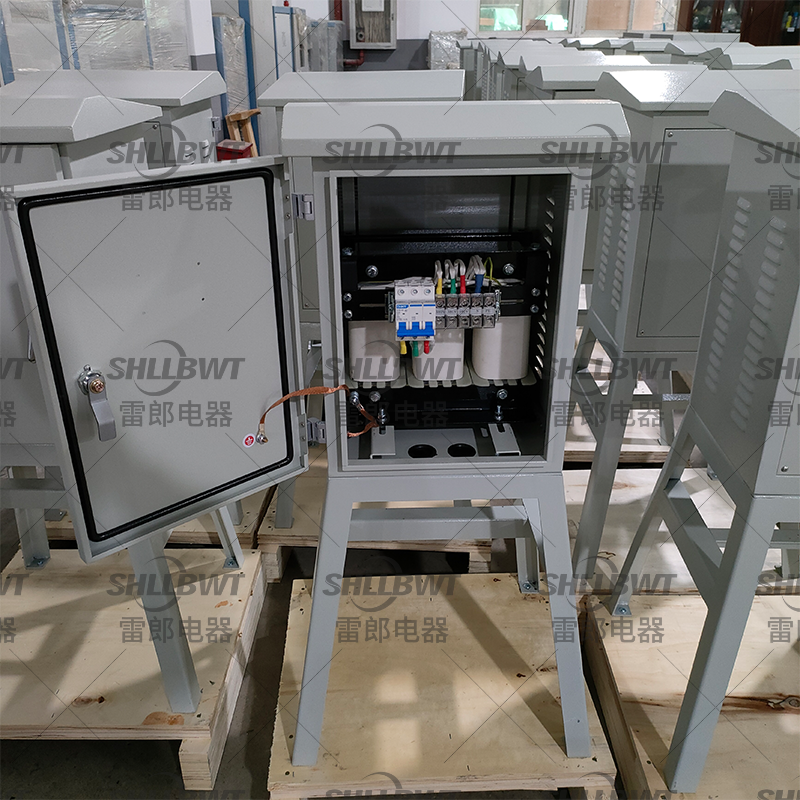

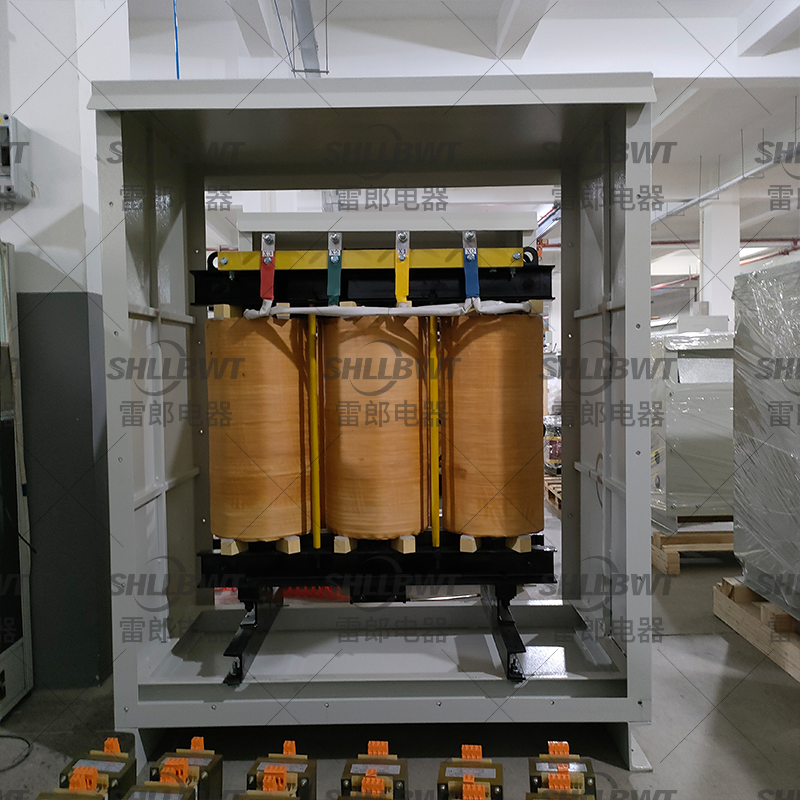

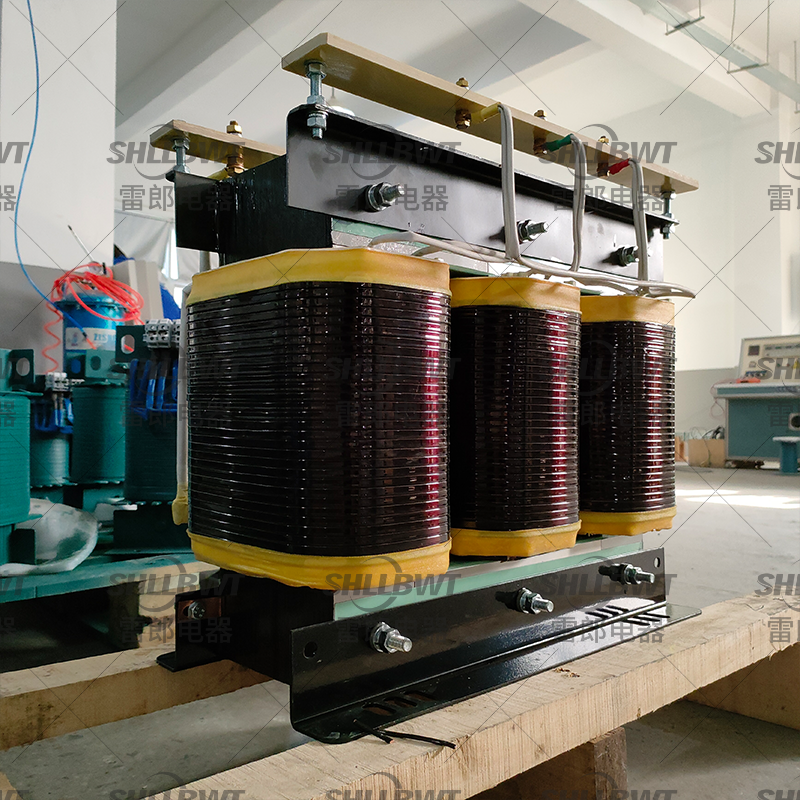

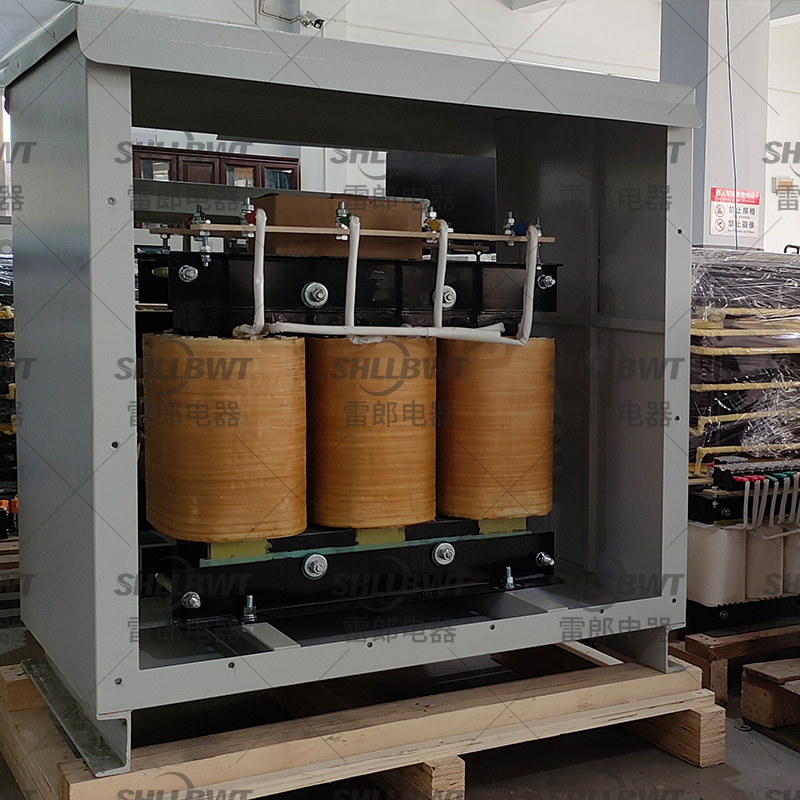

干式自耦变压器：采用环氧树脂浇注或 VPI 浸渍工艺，无油、防火，适配户内场景（如车间、实验室），防护等级 IP44；

油浸式自耦变压器：以绝缘油为冷却介质，散热好、容量大，适配户外大型场景（如电站、电网联络），典型如 100MVA 油浸式电力自耦变压器。

标称容量：自耦变压器的额定输出视在功率（标注容量），单位 kVA/MVA；

传导容量：通过共用绕组直接传递的功率（无需电磁感应），公式为S₍传导₎=Sₙ×(1-1/k)（k 为电压比，k=U₁/U₂）；

实例：220V/110V、1kVA 自耦变压器（k=2），传导容量 = 1×(1-1/2)=0.5kVA，感应容量 = 0.5kVA，故铁芯体积仅为同容量双绕组变压器的 50%。

计算公式：k=U₁ₙ/U₂ₙ（U₁ₙ= 原边额定电压，U₂ₙ= 副边额定电压）；

常见电压比：

启动用：0.6/1、0.8/1（对应 60%、80% 额定电压抽头）；

配电用：220V/110V（k=2）、10kV/0.4kV（k=25）；

电力用：220kV/110V（k=2）、500kV/220kV（k≈2.27）。

原边额定电流：I₁ₙ=Sₙ/(√3U₁ₙ)（三相）、I₁ₙ=Sₙ/U₁ₙ（单相）；

副边额定电流：I₂ₙ=Sₙ/(√3U₂ₙ)（三相）、I₂ₙ=Sₙ/U₂ₙ（单相）；

实例：三相 100kVA、10kV/0.4kV 自耦变压器，I₁ₙ=100/(√3×10)≈5.77A，I₂ₙ=100/(√3×0.4)≈144.3A。

启动用自耦变压器：需承受短时启动电流（通常为额定电流的 3-5 倍，持续 10-30 秒）；

电力用自耦变压器：需承受短路电流（如 25kA/2 秒），满足 GB/T 6451-2015《油浸式电力变压器》要求。

效率高：因部分功率直接传导，效率比同容量双绕组变压器高 1%-2%（如 1000kVA 自耦变压器效率≥98.5%，双绕组约 97.5%）；

体积小、成本低：铁芯与绕组材料用量少（比双绕组少 20%-40%），故体积小、重量轻，购置成本低 20% 左右；

调压灵活：通过抽头调节可实现多档位电压输出（如 10kV 自耦调压变压器设 9 档抽头，电压调节范围 9-11kV）。

绝缘要求高：原副边共用绕组，需确保绕组间绝缘强度（如 10kV 自耦变压器绕组对地绝缘需耐受 35kV 冲击电压），避免击穿；

不能用于隔离：原副边电气连通（无隔离作用），若需防触电（如医疗设备），需搭配隔离变压器使用；

过电压保护：高压侧需安装避雷器或过电压保护器，防止电网浪涌损坏绕组绝缘。
