储能系统（含户用、工商业、大型电站）的核心环节（PCS 变流器、并网回路、电池充放电回路）需电抗器实现 “谐波治理、电流平滑、并网合规、故障保护”，具体作用如下：
痛点：储能变流器（PCS）采用高频开关技术（如 IGBT），会产生 5 次、7 次、11 次等特征谐波（谐波含量常超 5%，远超 GB/T 14549-1993 的 3% 限值），导致电流畸变、设备发热；
电抗器作用：串联 “网侧电抗器” 或 “直流侧平波电抗器”，通过特定电抗率滤除高频谐波 —— 如 5 次谐波占比高时，选 6% 电抗率电抗器，可将谐波含量降至 2% 以下，避免 PCS 开关管因谐波冲击损坏；
适配环节：10kW 户用 PCS（配 5kvar 电抗器）、100kW 工商业 PCS（配 50kvar 电抗器）、1MW 大型 PCS（配 200kvar 电抗器组）。
痛点：储能系统并网时，电网电压波动（如负荷突变、光伏 / 风电出力波动）会导致功率因数偏低（＜0.9），不符合电网并网要求（需≥0.9）；
电抗器作用：并联 “无功补偿电抗器”，与电容器组组成 SVG 静止无功发生器，动态补偿感性无功 —— 如 10kV 大型储能电站，当电网电压跌落时，200kvar 电抗器可快速提供感性无功，维持功率因数在 0.95 以上，避免并网跳闸；
关键要求：响应时间≤200ms（适配电网快速调节需求），支持频繁充放电（每天 10-20 次循环）。
痛点：电池充电时（尤其是快充阶段），电流波动大（如从 50A 骤升至 100A），会导致电池极化加剧、循环寿命缩短（衰减速度加快 20%）；
电抗器作用：串联 “直流平波电抗器”，利用电感 “阻碍电流突变” 的特性，将电流波动幅度从 ±20% 降至 ±5% 以下 —— 如 200Ah 储能电池组，配 10mH 直流电抗器后，充电电流稳定在 80±4A，电池循环寿命从 1500 次延长至 2000 次；
核心参数：电感量需匹配电池容量（如 200Ah 电池配 10-15mH，500Ah 配 20-25mH），耐温等级≥Class H（180℃，适配电池充电发热环境）。
痛点：储能系统若发生短路（如电池簇短路、PCS 故障短路），短路电流可达额定电流的 10-20 倍（如 100A 额定电流，短路电流达 1500A），会烧毁断路器、电池管理系统（BMS）；
电抗器作用：在关键回路串联 “限流电抗器”，通过感抗限制短路电流峰值 —— 如 10kV 并网回路配 1000Ω 感抗的限流电抗器，可将短路电流从 1500A 降至 500A 以内，确保断路器能可靠分断；
选型关键：短路电流限制倍数≤5 倍额定电流，满足 GB/T 36547-2018《储能系统接入配电网技术要求》。
二、储能系统电抗器的核心参数选型：衔接四大基础参数
PCS 变流器侧（滤谐波）：
若 5 次谐波为主（常见于 3 相 4 线制储能系统）：选 6% 电抗率；
若 3 次谐波突出（如单相户用储能）：选 12%-14% 电抗率；
避免谐振：需计算系统谐振频率（f₀=1/(2π√(LC))），确保 f₀远离电网频率（50Hz）及主要谐波频率（如 250Hz=5×50Hz）。
并网侧（无功补偿）：选 4.5%-5% 电抗率，兼顾无功调节与涌流限制（避免电容器合闸涌流冲击）。
计算公式：三相电抗器功率 Q=√3×Uₙ×Iₙ，需与 PCS 额定功率适配（通常为 PCS 功率的 50%-80%）；
场景实例：
户用储能（5kW PCS，0.4kV）：Q=√3×0.4×7≈5kvar（选 5kvar 电抗器）；
工商业储能（100kW PCS，0.4kV）：Q=√3×0.4×144≈100kvar（选 100kvar 电抗器）；
大型电站（1MW PCS，10kV）：Q=√3×10×57.7≈1000kvar（选 1000kvar 电抗器组，分 10 台 100kvar）。
储能特殊要求：需考虑充放电峰值电流（通常为额定电流的 1.2-1.5 倍），避免过流烧毁；
选型公式：Iₙ≥1.5×Iₚₑₐₖ（Iₚₑₐₖ为 PCS 最大输出电流）；
实例：100kW PCS（0.4kV）的峰值电流 Iₚₑₐₖ=100/(√3×0.4)×1.2≈173.2A，故电抗器额定电流需≥1.5×173.2≈260A（选 260A 规格）。
核心公式：L=Uₙ/(√3×Iₙ×2πf)（f=50Hz，Uₙ为系统电压）；
场景实例：
户用储能（0.4kV，5kvar，6% 电抗率）：Iₙ=5/(√3×0.4)≈7.22A，L=0.4×10³/(√3×7.22×2×3.14×50)≈1.2mH；
大型电站（10kV，100kvar，6% 电抗率）：Iₙ=100/(√3×10)≈5.77A，L=10×10³/(√3×5.77×2×3.14×50)≈3.18H。
三、储能系统电抗器的类型选择：适配场景环境

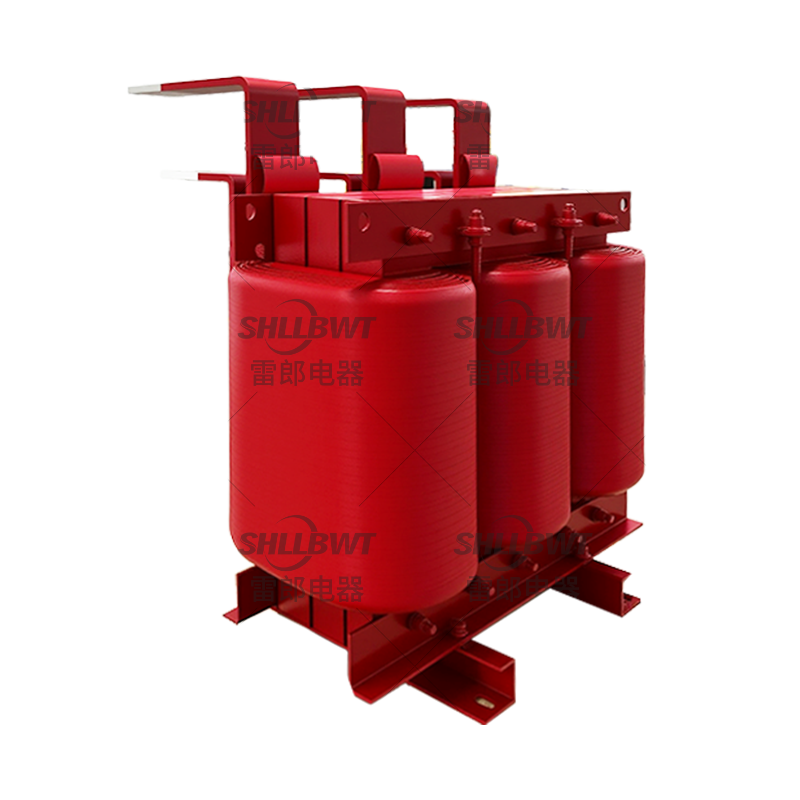

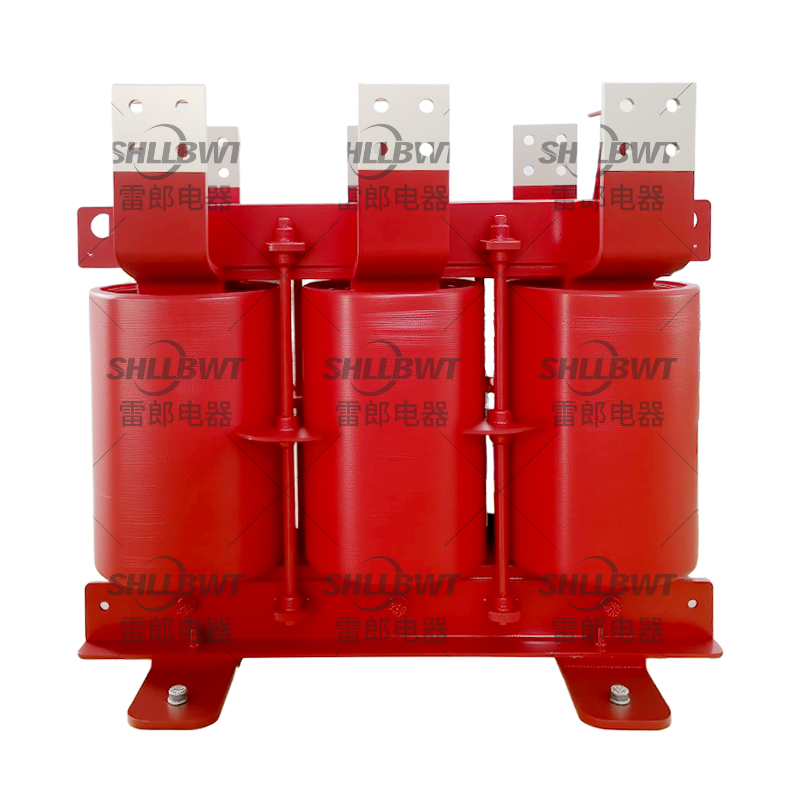

干式电抗器（主流）：
优势：无油、体积小（比油浸式小 30%）、防火性好（Class H 绝缘），适配户用 / 工商业储能柜内安装；
细分：自然风冷（小功率≤50kvar）、强制风冷（大功率≥100kvar，如 100kW PCS 配强制风冷电抗器，温升≤40K）。
油浸式电抗器：仅用于大型储能电站（≥1MW）的户外并网回路，需配套防火油箱，适配高功率散热需求。
空心电抗器：
优势：线性特性好（无磁饱和）、高频损耗低，适配 PCS 高频谐波滤波（如 10kHz 以上开关频率）；
适用：户用 / 工商业储能 PCS 侧。

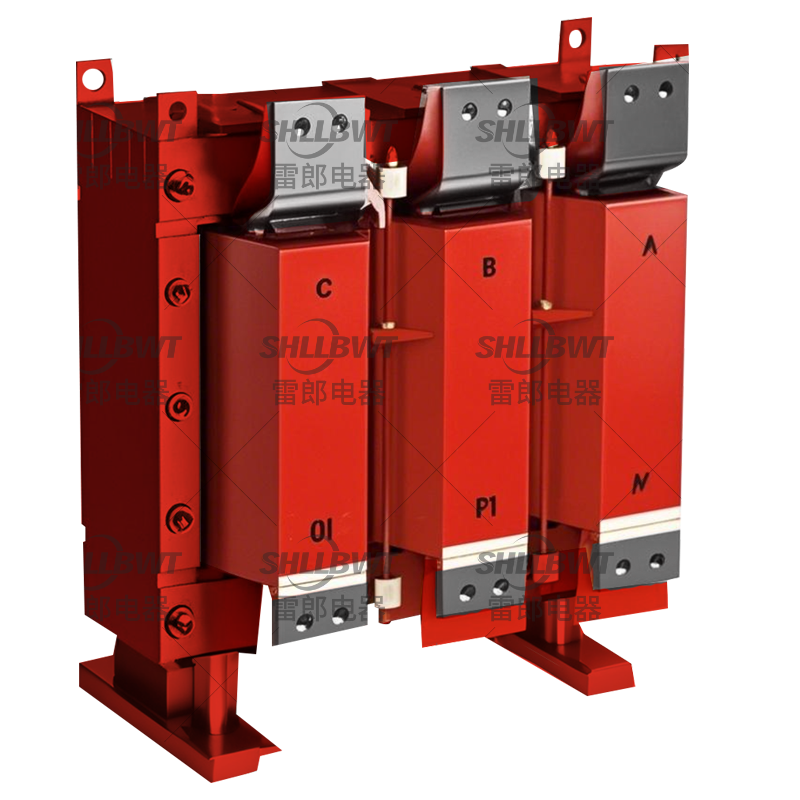

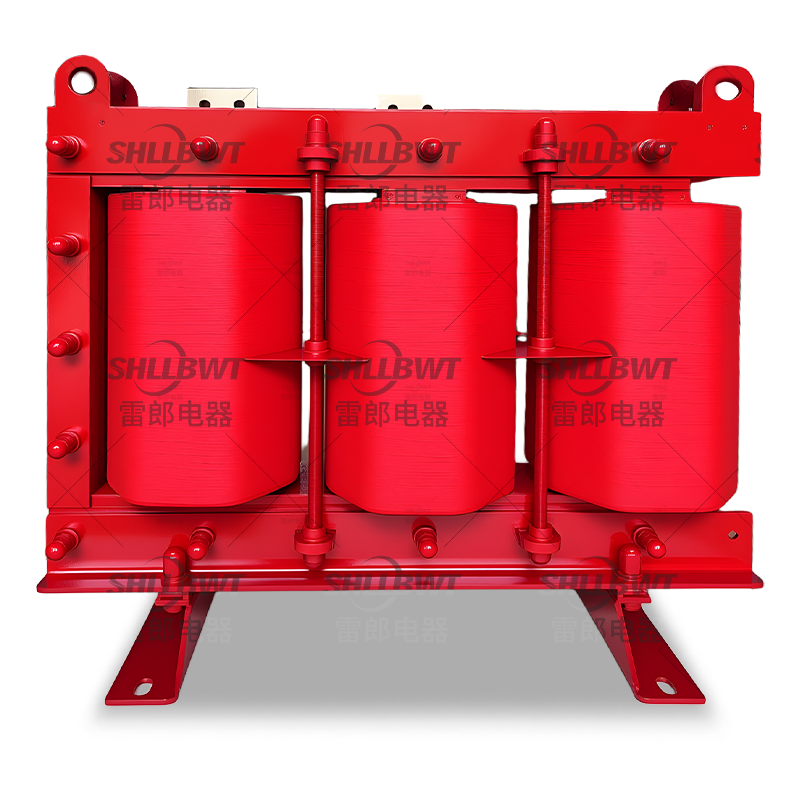

铁芯电抗器：
优势：电感量稳定、成本低，适配并网侧无功补偿（工频 50Hz 场景）；
注意：需避免磁饱和（选高磁感硅钢片，如 30Q130），防止谐波放大。
户内柜式电抗器：防护等级 IP44（防尘防水），适配储能集装箱、户内控制柜，占空间小（如 5kvar 电抗器尺寸约 300×200×250mm）；
户外立式电抗器：防护等级 IP54，仅用于大型电站户外并网回路，需抗风雨、耐紫外线（表面涂防晒涂层）。
