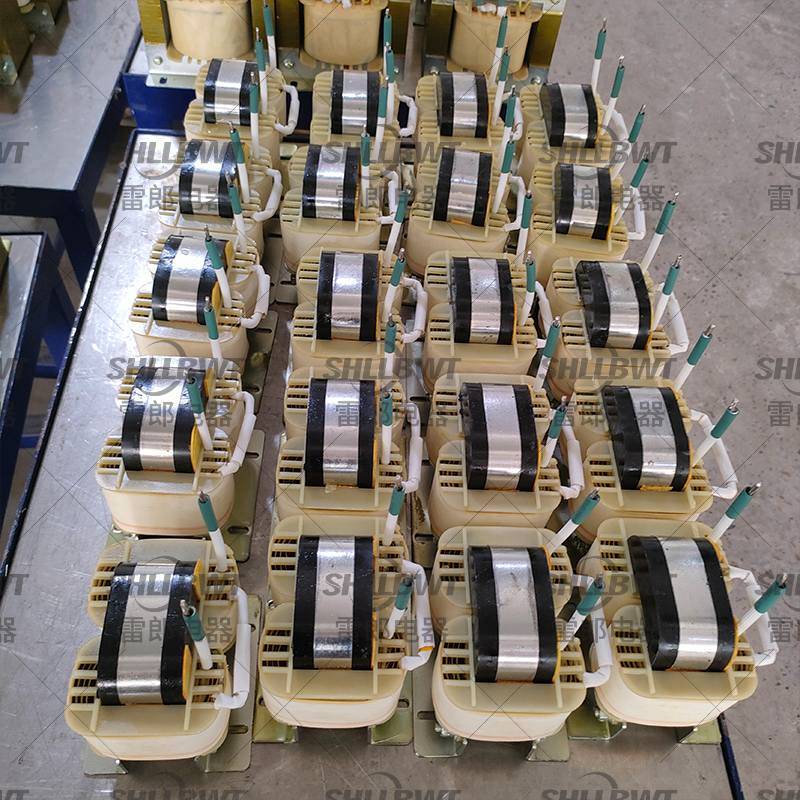

定义：电抗器的感抗（Xₗ）与串联电容器的容抗（Xc）的比值，通常用百分比（%）表示，公式为：q = (Xₗ / Xc) × 100%；也可表述为感抗与系统阻抗的比值（特定场景）。

单位：无单位（百分比 % 或小数）。

核心意义：

抑制谐波：针对不同次谐波需匹配特定电抗率（如 5 次谐波选 6% 电抗率，3 次谐波选 12% 电抗率），避免 “串联谐振” 导致设备烧毁；

限制涌流：无功补偿回路中，电抗率通常取 4.5%-7%，可将电容器合闸涌流限制在额定电流的 5 倍以内（如 100kvar 电容器配 6% 电抗率，涌流从 500A 降至 200A）。

常见场景适配：

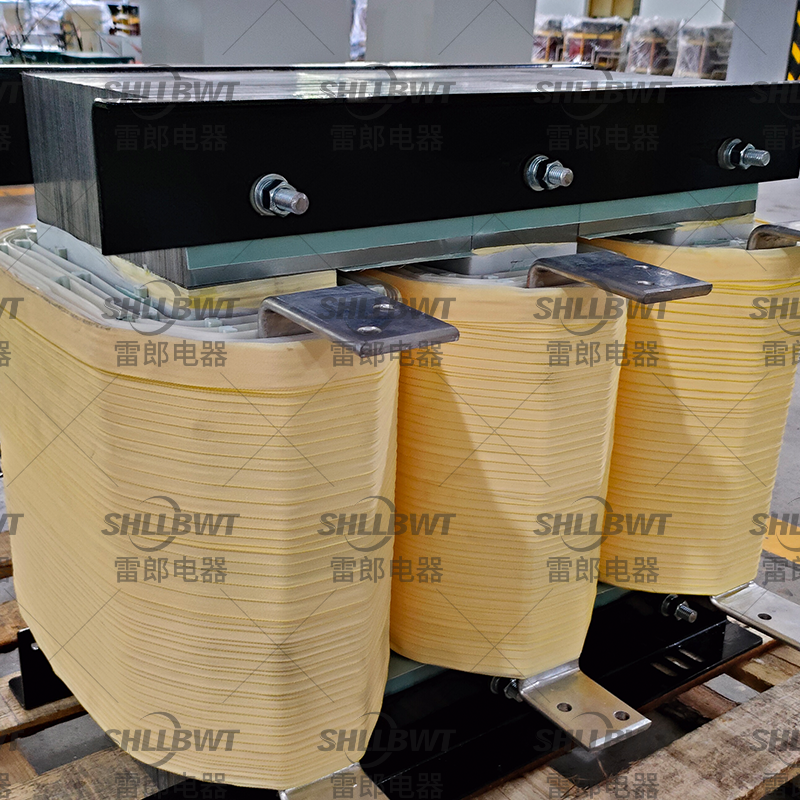

定义：电抗器在额定电压、额定频率下，长期运行时能提供的无功功率（感性无功），核心反映其 “补偿或滤波的容量”。

单位：千乏（kvar）、乏（var），1kvar=1000var。

核心意义：

匹配电网无功需求：如 10kV 配电网需补偿 200kvar 感性无功，需选择总功率 200kvar 的电抗器组；

关联设备选型：功率越大，电抗器的绕组、铁芯体积越大，散热需求越高（如 100kvar 电抗器需配自然风冷，500kvar 需强制风冷）。

计算逻辑：三相电抗器功率公式为 Q = √3 × Uₙ × Iₙ（Uₙ= 额定电压，Iₙ= 额定电流），如额定电压 10kV、额定电流 5.77A 的电抗器，功率 Q=√3×10×5.77≈100kvar。

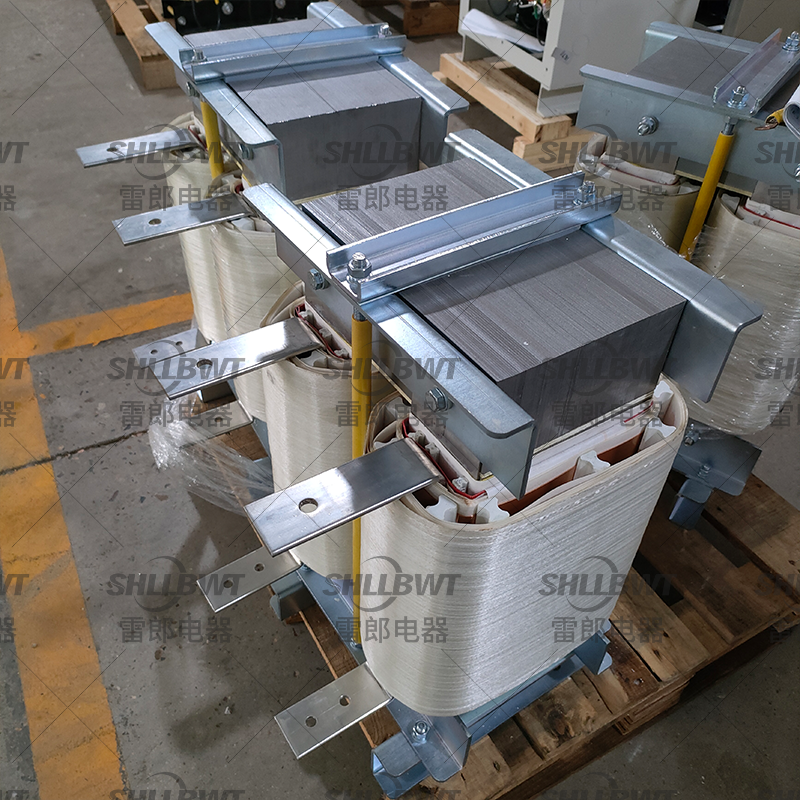

定义：电抗器在额定工况（额定电压、额定频率、额定电抗率）下，长期稳定运行时允许通过的最大连续电流。

单位：安培（A）。

核心意义：

避免过流烧毁：超过额定电流会导致绕组铜损激增、温度升高（如额定电流 10A 的电抗器通 15A 电流，1 小时内绕组温度可能超 150℃，远超 Class H 绝缘耐温上限）；

关联导线选型：额定电流越大，绕组导线截面积越大（如 10A 选 1.5mm² 铜线，100A 选 25mm² 铜线）。

选型注意事项：

谐波场景留余量：含谐波的电网（如变频器附近），额定电流需按 “基波电流 + 谐波电流” 的 1.2-1.5 倍选型；

高温环境降容：40℃以上环境，每升高 1℃，额定电流降低 1%（如 60℃环境下，100A 额定电流需降为 80A）。

定义：电抗器通过单位电流时产生的磁通量，反映其 “阻碍电流变化” 的能力，是计算感抗的基础参数。

单位：亨利（H）、毫亨（mH）、微亨（μH），1H=1000mH=10⁶μH。

核心意义：

决定感抗大小：感抗 Xₗ=2πfL（f = 频率，通常 50Hz/60Hz），电感量越大，感抗越大，抑制谐波、限制涌流的效果越强；

匹配系统需求：如 10kV、50Hz 电网中，6% 电抗率对应的电感量需通过 Xₗ=q×Xc（或 Xₗ=Uₙ/√3/Iₙ）计算，确保参数适配。

计算实例：10kV、100kvar、6% 电抗率的电抗器，额定电流 Iₙ=Q/(√3Uₙ)=100/(√3×10)≈5.77A，感抗 Xₗ=Uₙ/(√3Iₙ)=10/(√3×5.77)≈1000Ω，电感量 L=Xₗ/(2πf)=1000/(2×3.14×50)≈3.18H。

额定电流 Iₙ=100/(√3×10)≈5.77A

感抗 Xₗ=10/(√3×5.77)≈1000Ω

电感量 L=1000/(2×3.14×50)≈3.18H

容抗 Xc=Xₗ/q=1000/0.06≈16667Ω（对应串联电容容量 C=1/(2πfXc)=1/(2×3.14×50×16667)≈0.19μF）

明确电网电压（如 0.4kV/10kV/35kV）和所需无功功率 / 滤波容量（如 50kvar/200kvar），通过 Q=√3UₙIₙ初步确定额定电流范围（如 0.4kV、50kvar，Iₙ≈72.2A）。

仅限制涌流（无明显谐波）：选 4.5%-5% 电抗率；

含 5 次谐波（如变频器场景）：选 6% 电抗率；

含 3 次谐波（如电弧炉场景）：选 12%-14% 电抗率。

按公式 L=Uₙ/(√3Iₙ×2πf) 计算电感量，或直接根据厂家提供的 “功率 - 电抗率 - 电感量” 对照表选型（如 0.4kV、50kvar、6% 电抗率，电感量约 8.5mH）。

普通场景：额定电流≥1.1 倍实际运行电流；

谐波场景：额定电流≥1.5 倍（基波电流 + 谐波电流）；

高温场景：按环境温度降容后，仍满足实际电流需求。
