变压器气道是变压器铁芯、绕组及油箱内部预留的通风间隙 / 通道结构，核心作用是为冷却介质（空气、变压器油）提供流动路径，同时维持部件间的绝缘距离，是保障变压器长期稳定运行的 “散热与绝缘双保障结构”—— 优质气道设计可使变压器温升降低 15%-25%，避免因过热导致的绝缘老化或性能衰减。
2. 按冷却方式分类
自然冷却气道：依赖空气 / 油的自然对流散热，气道截面较大（通常≥10mm），结构简单；适配小功率变压器（≤50kVA）、静音场景（如实验室、手术室）；
强迫冷却气道：配合风扇（干式）或油泵（油浸式）强制驱动冷却介质流动，气道可设计更紧凑（截面 5-8mm），散热效率提升 40% 以上；适配大功率变压器（≥100kVA）、高负载工业场景。
高效散热，控制温升：变压器运行时，铁芯（铁损）、绕组（铜损）会持续发热，气道通过引导冷却介质流动，将热量快速带走 —— 以 100kVA 干式变压器为例，合理的铁芯 + 绕组气道设计可使绕组温升从 60K 降至 45K，满足 GB 1094.1-2013 温升标准；
维持绝缘，避免击穿：气道可确保铁芯、绕组、箱壁等部件间的绝缘距离（如干式变压器气道间距需≥8mm，油浸式≥5mm），防止高压下绝缘击穿，同时避免灰尘堆积影响绝缘性能；

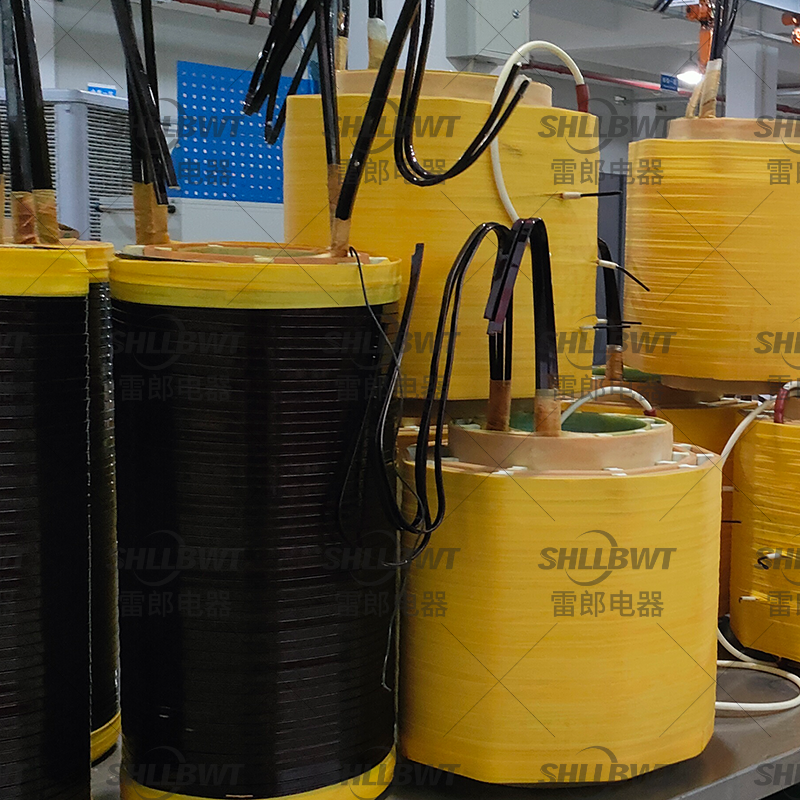

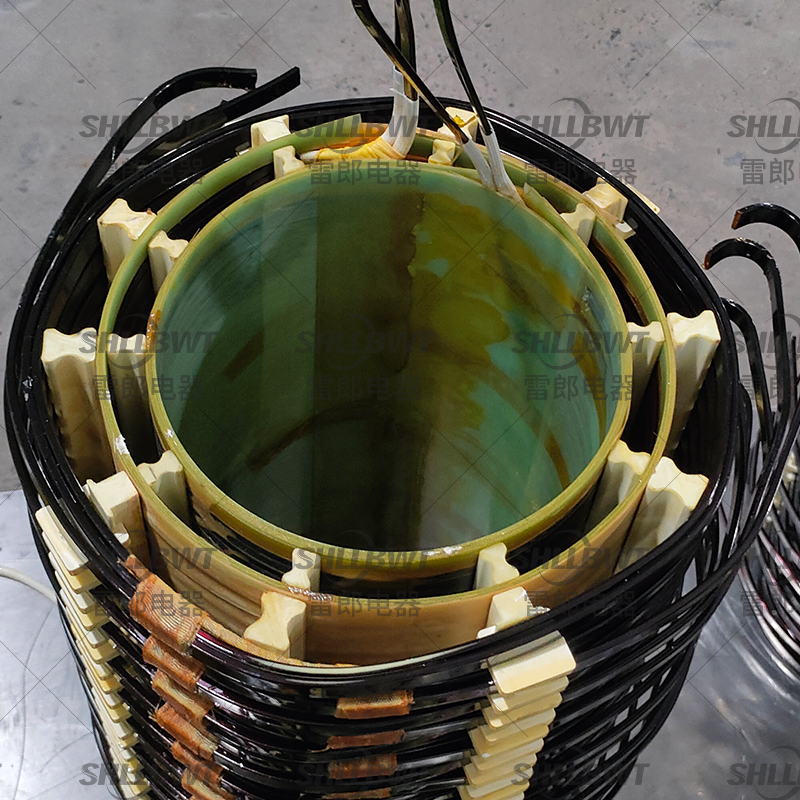

平衡温度分布，延长寿命：通过气道的均匀布置（如绕组每 5-10 层设置一道横向气道），可减少变压器内部 “热点温差”（从 15K 缩小至 5K 以内），避免局部过热导致的绝缘材料老化加速，延长变压器使用寿命至 15-20 年（行业平均 10-15 年）。
按功率等级设计：小功率（≤50kVA）选自然冷却气道，截面 8-12mm；大功率（≥100kVA）配强迫冷却气道，截面 5-8mm，同时增加气道密度（每 3-5 层绕组设一道）；
按冷却介质适配：干式变压器侧重铁芯 + 绕组气道的空气流通性，油浸式变压器需优化油箱气道的油循环路径，避免 “死油区”；
按场景需求调整：静音场景（如医用）采用大截面自然冷却气道，减少风扇噪音；工业高负载场景用强迫冷却气道，提升散热效率；
按绝缘标准验证：气道间距需满足对应电压等级的绝缘要求（如 10kV 变压器气道≥10mm，220V≥5mm），避免绝缘隐患。
医用隔离变压器：适配手术室静音需求，采用大截面（10-12mm）自然冷却铁芯气道 + 绕组气道，配合低损耗硅钢片，既满足温升≤40K，又确保运行噪音≤50dB；
工业隔离变压器：针对 100kVA-1000kVA 大功率需求，设计强迫风冷式绕组气道（截面 6-8mm，每 4 层绕组设一道），配合温控风扇，温升控制在 35K 以内，适配车间高负载运行；
迷你隔离变压器：小功率（100VA-5kVA）场景采用简约铁芯气道（截面 8mm），平衡成本与散热，满足民用 / 测试设备低负载需求。
