不同于普通电感，PCS 电感磁件需适配 “高频开关（20-50kHz）、大电流波动（±20%）、宽电压范围” 的特性，直接影响储能系统并网效率、电池寿命与电磁干扰（EMI）水平，本文拆解其核心类型、作用及场景适配逻辑。
电流波形修正：将 IGBT 高频开关产生的 “锯齿波电流” 修正为平滑正弦波，避免冲击电网或电池；
能量缓冲传递：充放电切换时暂存能量，避免电压 / 电流骤变，保障转换平稳；
电磁干扰抑制：减少共模（对地漏电）、差模（线路间电流）干扰，符合 GB/T 17799.2-2003 标准。

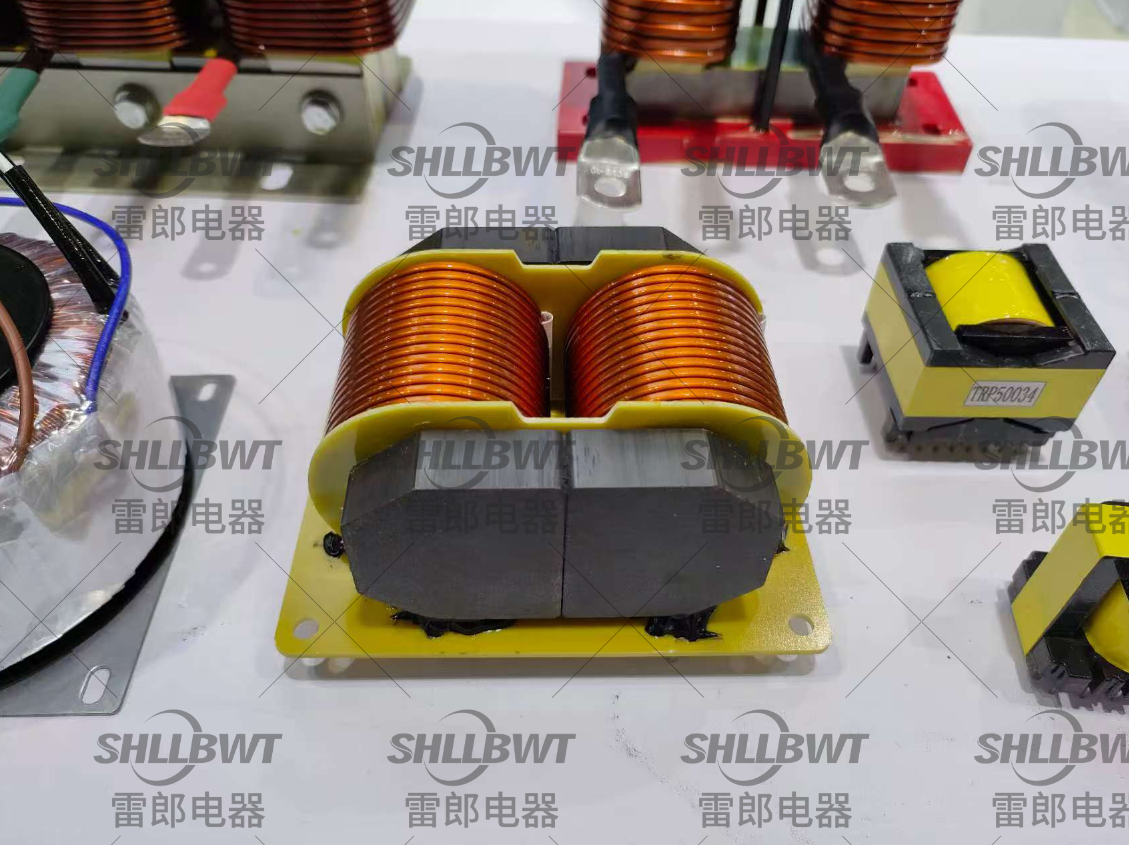

滤波电感：分输入（整流侧）、输出（逆变侧），抑制差模谐波，“PCS 大功率电抗器” 多为输出滤波电感的大功率版本；
储能电感：适配双向 PCS（可充可放），用于充放电能量缓冲，常见于光储充一体化系统；
共模电感：串联 PCS 输入 / 输出端，抑制对地共模电流，避免干扰电网设备或 PCS 跳闸；
高频电感：适配开关频率＞50kHz 的高频 PCS，体积小、高频损耗低，多用于户用 / 小型工商业场景。
核心作用：串联 PCS 逆变侧，将 IGBT 产生的 3 次、5 次差模谐波（THD 超 15%）抑制至电网要求的≤5%；
关键特性：功率与 PCS 匹配，磁芯用高硅钢片（耐大电流、低损耗），大功率场景需强迫风冷（温升≤80K）。
核心作用：适配双向 PCS 能量双向流动，充电时阻电流突增、放电时阻电流突降；
关键特性：具备双向电流耐受能力，磁芯选铁氧体（高频低损耗）或非晶合金（高磁导率），电感值按充放电速率调整（1C 选 100μH，2C 选 50μH）。
核心作用：并联 PCS 输入 / 输出端，抑制对地共模电流，减少对周边设备（监控、通信）的干扰；
关键特性：磁芯用锰锌铁氧体（高阻抗、宽频带），需双线并绕（平衡共模电流），额定电压适配 PCS 工作电压（如 400V DC 侧选 600V 耐压）。
核心作用：替代传统硅钢片电感，适配开关频率 50-100kHz 的高频 PCS，相同功率下体积缩小 50% 以上；
关键特性：磁芯选高频低损耗铁氧体（如 PC44 材质），绕组用多股漆包线（减集肤效应），高频损耗≤0.5W/kg。
错误：户用 PCS 选硅钢片电感（体积过大）→ 正确：选高频铁氧体电感；
错误：大型电站忽略共模电感（电网干扰）→ 正确：配硅钢片共模电感；
错误：储能电感值选小（电流波动大）→ 正确：按充放电速率选值（2C 选 50μH）。
匹配 PCS 参数：开关频率定磁芯材质（高频铁氧体 / 工频硅钢片），功率定电感容量；
适配场景需求：空间有限选高频电感，户外高温选油浸式，抗干扰强选共模电感；
控损耗与温升：损耗影响系统效率（降 1% 损耗年节电超千度），温升≤80K 防绝缘老化。
